برد بورد چیست و چه کاربردی دارد؟
برد بورد چیست؟
برد بورد وکاربردی آن: برِد بورد (Breadboard) یک تخته پلاستیکی است که سوراخ‌های کوچکی دارد و به راحتی می‌توان قطعات الکترونیکی را در آن قرار داد. با استفاده از برد بورد می‌توان بدون لحیم‌کاری نمونه‌های اولیه مدارها را پیاده‌سازی کرد. همچنین، بردبوردها در یادگیری نوآموزان الکترونیک کاربرد آموزشی بسیار مؤثری دارند.
اشخاصی که فعالیت های الکترونیکی دارند یا افرادی که طراحی برد الکترونیکی انجام می دهند، می دانند که برد بورد یک تخته است که سوراخ های زیادی دارد.از این سوراخ ها برای ایجاد ارتباط بین قطعات الکترونیکی ، میکروکنترلرها و… استفاده میشود. باید توجه داشت که این ارتباط ها کاملا قابل کنترل کردن هستند و امکان حذف و اضافه آنها وجود دارد.
در بردبودر یکسری ستون های عمودی وجود دارد که به ترمینال معروف هستند.علاوه بر ستون ها، ردیف هایی برای اتصال برق منبع تغذیه در بالا و پایین وجود دارند و این ردیف ها را ریل برق می نامند.
اتصالات مدار برد بورد دائمی نیستند و اگر اشتباهی رخ داده باشد، به سادگی می‌توان آنها را جدا کرد و یک پروژه جدید را پیاده سازی کرد.
بردبورد چه کاربردی دارد؟ کاربردبردبودها
بردبورد درلاتین به تخته‌ای چوبی برای برش نان ترجمه میشود.قبل از پیشرفت علوم مختلف، برای ساخت بردالکترونیکی، از تخته برش نان جهت قطعات استفاده میکردند. این تخته ها ارزان بودند. به همین دلیل برای اینکار محبوبیت پیدا کردند.
انواع بردبورد:
بردبوردهای امروزی پلاستیکی هستند. شکل‌ها، اندازه‌ها ، رنگ‌های گوناگونی، دارند.بیشتر بردبوردها همانطور که گفتیم سوراخ هایی برای استفاده راحت تر دارند.جهت اجرای یک برد اکترونیکی ساده یک بردبورد متوسط گزینه مناسبی می باشد.
چه قطعاتی روی برد بوردها قابل نصب است؟
کلیه قطعاتی که پایه دارند بر روی بردبوردها قابل نصب هستند. گاهی قطعاتی مثل آی سی،دارای پین هستند.این نوع نیز به راحتی روی بردبوردها نصب میشوند. پایه‌های آنها در دو طرف خط میانی بردبورد قرار داده میشود. بردبوردها سوراخ های مناسبی دارند و قطعات راحت داخل آنها قرار میگیرند.
خطوط طویل رنگی روی بردبوردها با دو رنگ قرمز و آبی (یا قرمز و مشکی) به ترتیب با علامت‌های مثبت و منفی مشخص میشود. این خطوط، باس (Bus) یا شین نامیده میشوند و معمولاً برای اتصال باتری یا منبع تغذیه به مدار مورد استفاده قرار میگیرند. ترمینال قرمز با علامت مثبت و ترمینال آبی (یا سیاه) با علامت منفی نشان داده میشود. لازم به ذکر است که بین باس‌های مثبت و منفی تفاوت فیزیکی وجود ندارد و تعیین علامت آنها تنها برای مدیریت ساده‌تر مدار است.

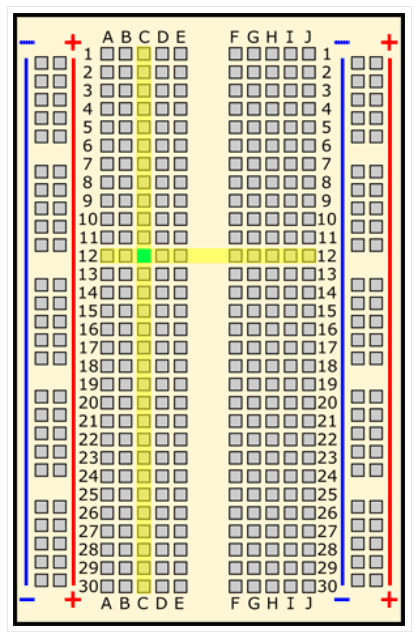

هر یک از ردیف‌های درون بردبورد به صورت مجموعه‌های پنج‌تایی به هم متصل هستند. این بدین معنی است که هر پنج سوراخ، یک نیم ردیف را تشکیل می‌دهند (نیم‌ردیف‌های A تا E و نیم‌ردیف‌های F تا J). برای مثال، سوراخ A1 به صورت الکتریکی به سوراخ‌های D1 ،C1 ،B1 و E1 متصل است و به سوراخ A2 متصل نیست، زیرا ردیف آنها با هم فرق دارد و دارای گیره‌هایی جدا از هم هستند. همچنین، سوراخ A1 ارتباط الکتریکی با سوراخ‌های I1 ،H1 ،G۱ ،F1 یا J1 ندارد، زیرا آنها در نیم ردیف دیگر قرار دارند.
نقشه برد بورد
نمودار یا دیاگرام بردبورد، نقشه‌ای است که با کمک رایانه برای بردبورد مربوط به یک مدار رسم میشود. برخلاف یک نمودار یا شماتیک مداری (شامل نمادهای قطعات الکترونیکی مختلف)، نمودارهای بردبوردها برای نوآموزان بسیار ساده هستند و آنها به راحتی می‌توانند از آن استفاده کنند، زیرا دقیقاً مشابه نمونه اصلی رسم شده‌اند. برای مثال، نموداری که با استفاده از برنامه آزاد Fritzing رسم شده است، نشان دهنده یک مدار پایه از باتری‌ها، یک LED، یک مقاومت و یک کلید فشاری تشکیل شده است و بسیار شبیه مدار واقعی آن است.
بردبورد بدون لحیم‌کاری :
بردبوردهایی که در بالا صحبت کردیم. بیشتر بردبوردهایی می باشند که جهت ایجاد ارتباط و اتصال نیاز به لحیم کاری ندارند.
در لحیم کاری، یک فلز با گرما ذوب شده و موجب اتصال اجزای مدارمیشود.امکان دارد لحیم کاری مشکل ساز باشد. ولی درهر حال معمولا قطعات روی مدار نصب و سپس لحیم میشوند.
دو نوع دسته بندی اصلی بردبورد داریم .
-
بردبورد بدون لحیم
-
با لحیم.
بهترین نوع بردبورد همان بردبورد بدون لحیم است. هیچ نوع لحیم کاری برای اتصال در این بردبوردها انجام نمی شود.در این نوع، وظیفه همه اتصالات بردبوردها به عهده سیم ها می باشد.اصولا مهندسین برای تست از این بردبوردها استفاده میکنند.بعد از رضایت از کار قطعات را روی برد الکترونیکی اصلی نصب میکنند.
