استپ موتور انکودر دار نما 23 مدل FL57STEN56
۳,۷۰۰,۰۰۰ تومان
| دقت انکدر | 1000 پالس |
| درجه | 1.8 |
| ولتاژ | 5 ولت DC |
| جریان | 5 آمپر |
| گشتاور | 15 کیلوگرم برسانتی متر |
| قطر شفت | 8 میلیمتر |
سیم بندی موتور
مشکی A+ قرمز A-
زرد B+ سبز B-

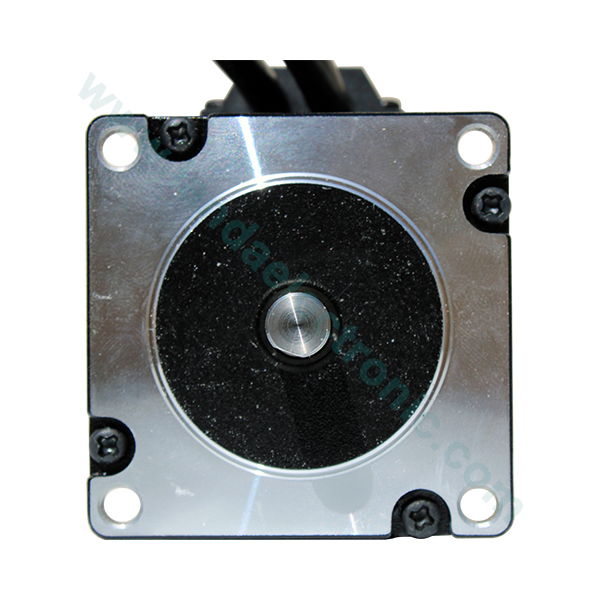

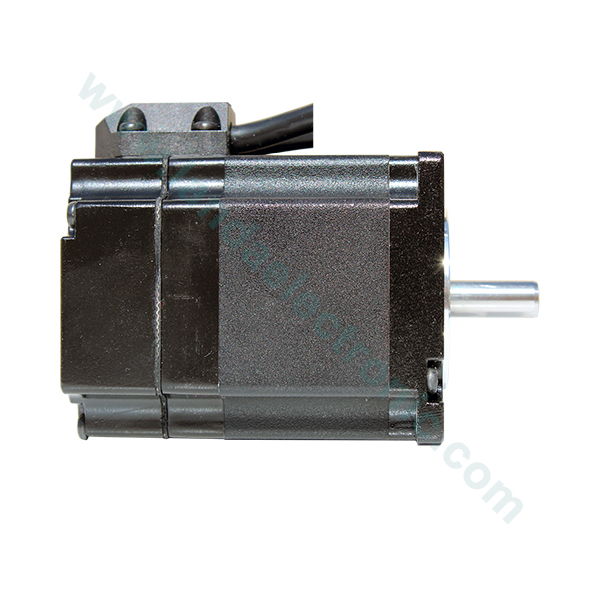

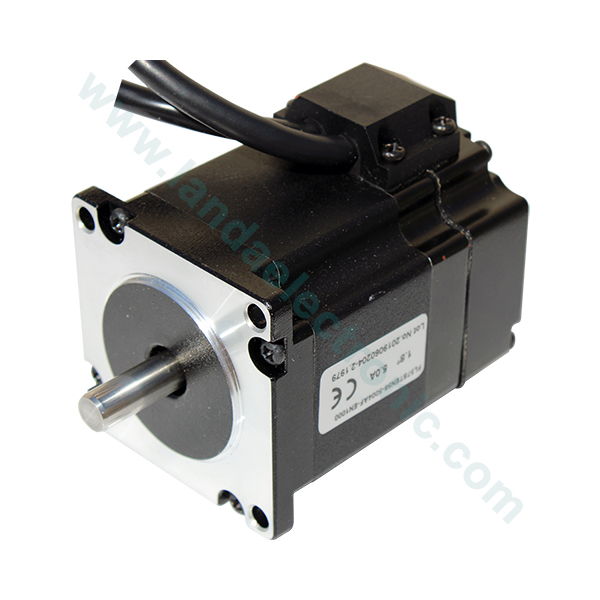

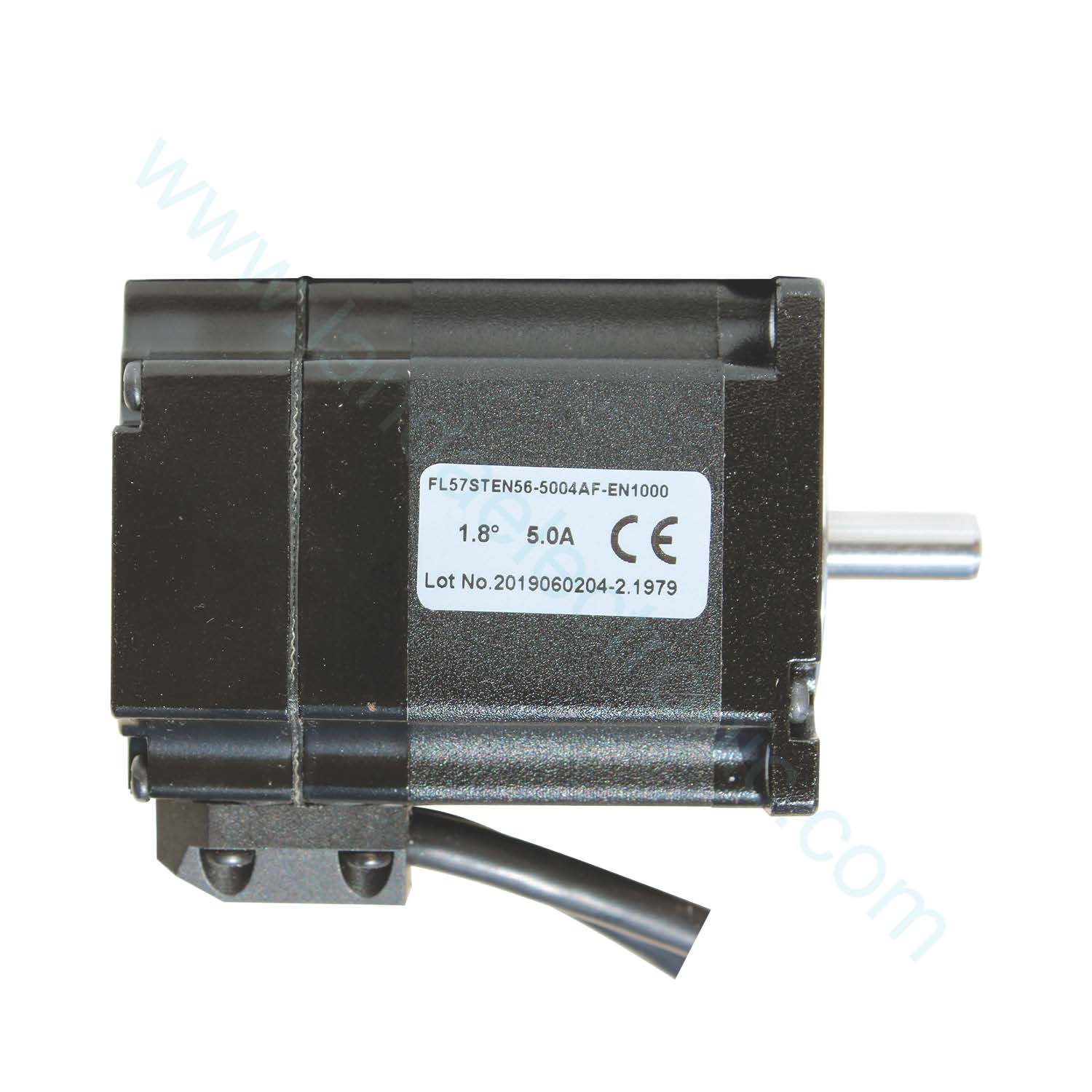

استپ موتور انکودر دار نما 23 مدل FL57STEN56
استپ موتور انکودر دار نما 23 مدل FL57STEN56 یک استپ موتور از سری NEMA 23 ساخت شرکت MOTION است که پسوند STEN در آن به معنای گشتاور تقویت شده (Torque Enhanced) میباشد. این موتور دارای انکودر است به این معنی که یک انکودر چرخشی (Rotary Encoder) به شفت عقب موتور متصل شده تا موقعیت دقیق موتور را به درایور بازگرداند. (Close Loop)
مشخصات فنی
- سایز فلنج (NEMA): 23 (سایز 57 میلیمتر)
- مدل: FL57STEN56
- نوع انکدر: نوری 2 کانال
- دقت انکدر: 1000 پالس در دقیقه
- زاویه پله: 1.8 درجه
- گشتاور: 15 کیلوگرم بر سانتی متر
- جریان: 5 آمپر
- تعداد سیم: 4 سیم
- طول شفت: 19 میلیمتر
- قطر شفت: 8 میلیمتر
- وزن: 700 گرم
۲. مشخصات انکودر (Encoder Specifications)
یک انکودر نوری در انتهای این استپ موتور نما 23 نصب شده است. مشخصات این انکودر برای این مدل عبارت است از:
نوع انکودر: افزایشی (Incremental)
رزولوشن (دقت): ۱۰۰۰ پالس (CPR)
تعداد کانال: ۲ کانال (A و B)
ولتاژ تغذیه انکودر: ۵ ولت DC
کاربرد استپ موتور مدل FL57STEN56
این موتور به دلیل داشتن انکودر و گشتاور بالا (۱.۵ نیوتنمتر در سایز کوچک ۵۶ میلیمتر)، برای کاربردهایی که دقت بالا و عدم گم کردن گام (Miss Step) حیاتی است، بسیار مناسب است:
دستگاههای CNC کوچک و رومیزی
پرینترهای سه بعدی حرفهای
بازوهای رباتیک
دستگاههای بستهبندی و لیبلزن
لاندا الکترونیک، با سابقه ای درخشان در زمینه واردات قطعات الکترونیک، مرجعی امن و شناخته شده برای خرید آسان و راحت شماست.
شما می توانید برای خرید محصول مورد نظر خود، از تجربه 24 ساله متخصصان لاندا الکترونیک، بهره ببرید و پس از مشاوره انتخابی صحیح داشته باشید.
لاندا الکترونیک، بزرگ ترین وارد کننده قطعات الکترونیکی در کشور؛ این استپ موتور را با قیمت مناسب ارائه می دهد.
همکاران ما بلافاصله پس از ثبت درخواست، سفارش شما را پیگیری کرده و در کوتاه ترین زمان ممکن برای شما ارسال خواهند کرد.
( عزیزان ساکن تهران در همان روز و سایر شهرها ظرف مدت زمان حداکثر 72 ساعت کاری)
| وزن | 0.8 کیلوگرم |
|---|---|
| ابعاد | 5.6 × 5.6 × 9.4 سانتیمتر |
| نام تجاری |
MOTION |
| طول شفت(mm) |
19 میلیمتر |
| قطر شفت(mm) |
8 |
| درجه |
1.8 |
| گشتاور(kg/cm) |
15 |
| جریان(A) |
5 |
| انکدر(پالس بر دور) |
1000 |
