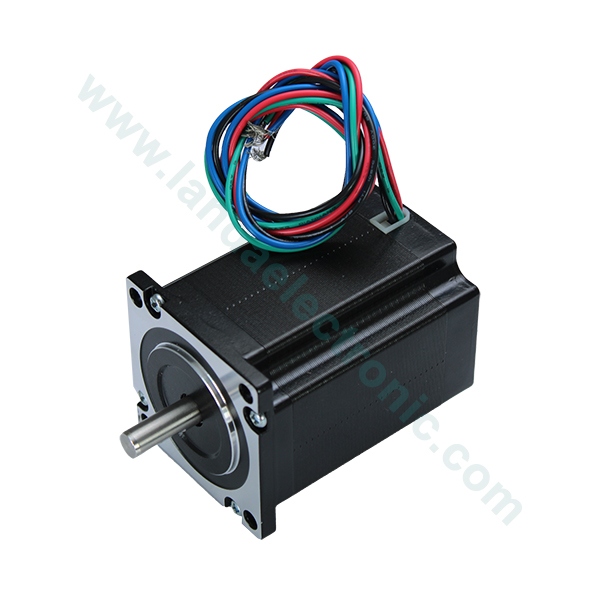

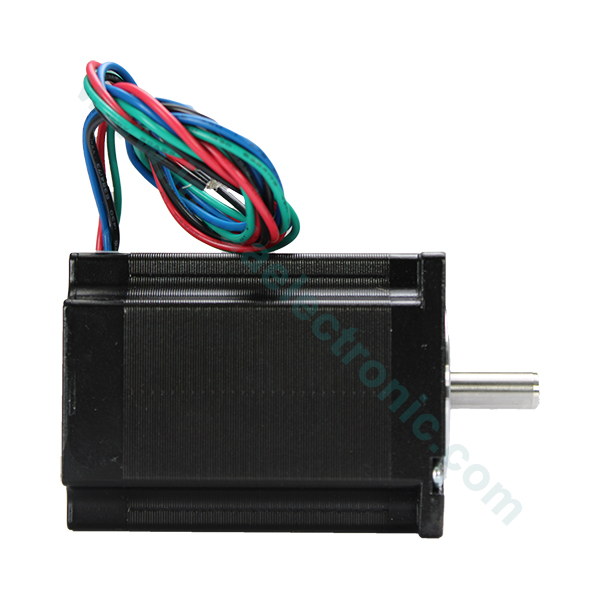

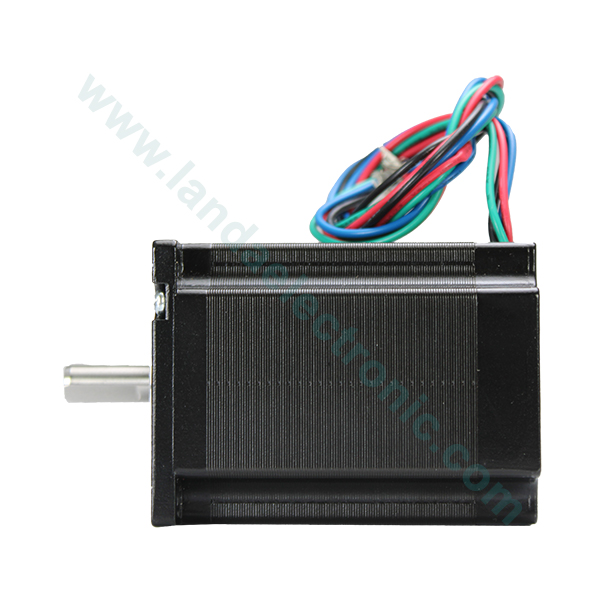

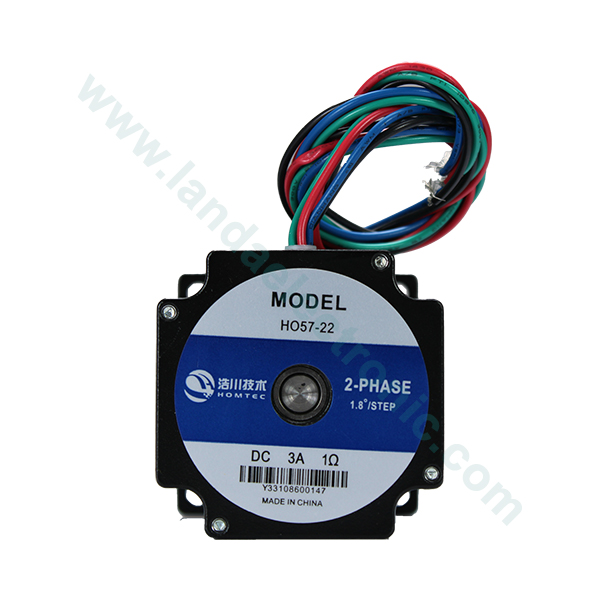

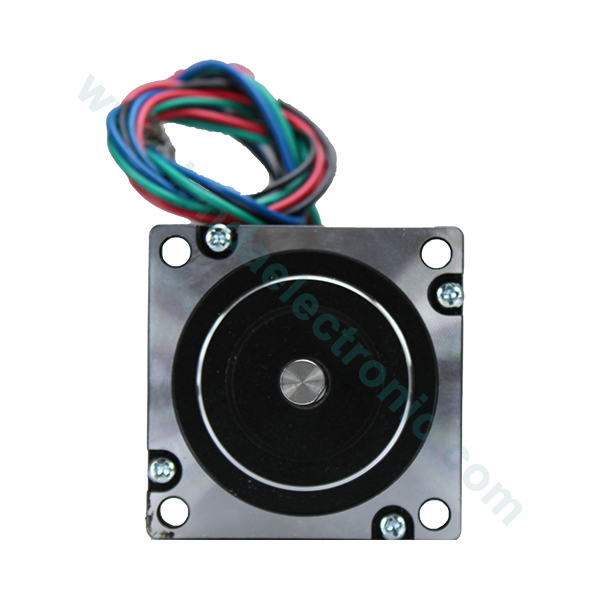

استپ موتور 22 کیلوگرم بر سانتیمتر دو فاز مدل HO57-22
۲,۲۰۰,۰۰۰ تومان
| برند | HOMTEC |
| درجه | 1.8 |
| نوع استپ | 2 فاز |
| جریان | 3 آمپر |
| گشتاور | 22 کیلوگرم برسانتی متر |
| قطر شفت | 8 میلیمتر |
سیم بندی موتور
مشکی A+ سبز A-
قرمز B+ ابی B-
استپ موتور 22 کیلوگرم بر سانتیمتر دو فاز مدل HO57-22
استپ موتور مدل HO57-22 یکی از موتورهای پرکاربرد و قدرتمند در دستهبندی NEMA 23 است که به دلیل گشتاور مناسب (22 کیلوگرم-سانتیمتر) در پروژههای CNC متوسط و اتوماسیون صنعتی محبوبیت زیادی دارد.
مشخصات فنی موتور HO57-22
- سایز فلنج (NEMA): 23 (سایز 57 میلیمتر)
- مدل:HO57-22
- زاویه پله: 1.8 درجه
- گشتاور: 22 کیلوگرم بر سانتی متر
- جریان: 3 آمپر
- تعداد سیم: 4 سیم
- طول شفت: 20 میلیمتر
- قطر شفت: 8 میلیمتر
- وزن: 1 کیلوگرم
ساختار داخلی و نحوه عملکرد
استپ موتور 22 کیلوگرم مدل HO57-22 از نوع Bipolar (دو قطبی) است. برخلاف موتورهای قدیمی که 6 یا 8 سیم داشتند، این مدل با 4 سیم خروجی، بیشترین بازدهی گشتاور را در سرعتهای پایین و متوسط ارائه میدهد.
نکات مهم برای نصب و استفاده
انتخاب درایور: برای این موتور، درایورهایی مانند DM542 یا TB6600 بهترین گزینه هستند. این درایورها اجازه میدهند ولتاژ بالاتری (تا 50 ولت DC) به موتور اعمال کنید که باعث حفظ گشتاور در سرعتهای بالا میشود.
تنظیم جریان: حتماً جریان درایور را روی مقدار نامی موتور (مثلاً 3 آمپر) تنظیم کنید تا از داغ شدن بیش از حد و سوختن سیمپیچها جلوگیری شود.
کوپلینگ: به دلیل گشتاور 22 کیلویی، حتماً از کوپلینگهای فلزی با کیفیت برای اتصال شفت به بالاسکرو یا لیداسکرو استفاده کنید تا از لغزش (Slippage) جلوگیری شود.
کاربرد استپ موتور 22 کیلوگرم
دستگاههای CNC حکاکی روی چوب و پلاستیک
پرینترهای سهبعدی صنعتی بزرگ
دستگاههای برش لیزر
میزهای متحرک دقیق (X-Y Tables)
- دستگاههای پرکن و بستهبندی کوچک
میزهای دوار و سیستمهای جابهجایی خطی
لاندا الکترونیک، با سابقه ای درخشان در زمینه واردات قطعات الکترونیک، مرجعی امن و شناخته شده برای خرید آسان و راحت شماست.
شما می توانید برای خرید محصول مورد نظر خود، از تجربه 24 ساله متخصصان لاندا الکترونیک، بهره ببرید و پس از مشاوره انتخابی صحیح داشته باشید.
لاندا الکترونیک، بزرگ ترین وارد کننده قطعات الکترونیکی در کشور؛ این استپ موتور را با قیمت مناسب ارائه می دهد.
همکاران ما بلافاصله پس از ثبت درخواست، سفارش شما را پیگیری کرده و در کوتاه ترین زمان ممکن برای شما ارسال خواهند کرد.
( عزیزان ساکن تهران در همان روز و سایر شهرها ظرف مدت زمان حداکثر 72 ساعت کاری)
| وزن | 1 کیلوگرم |
|---|---|
| ابعاد | 5.6 × 5.6 × 9.8 سانتیمتر |
| نام تجاری |
HOMTEC |
| طول شفت(mm) |
20 میلیمتر |
| قطر شفت(mm) |
8 |
| درجه |
1.8 |
| گشتاور(kg/cm) |
22 |
| جریان(A) |
3 |
